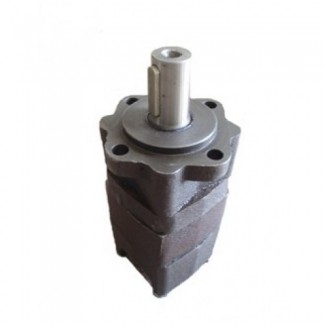

Гидромотор МГП-160М (вал 25 мм)
Гидромотор планетарный типа МГП является реверсивным устройством с торцевым распределением РЖ (рабочей жидкости). Данные гидромашины устанавливаются в гидравлические системы различных транспортных средств (дорожно-строительных машин, комбайнов, тракторов) и предназначены для привода активных рабочих органов. Планетарные гидравлические моторы типа МГП принадлежат к типу нерегулируемых высокомоментных гидромоторов. В каталоге представлен широкий выбор моделей с различными техническими характеристиками.
Устройство и принцип работы
Гидромотор планетарный типа МГП является реверсивным устройством с торцевым распределением РЖ (рабочей жидкости). Данные гидромашины устанавливаются в гидравлические системы различных транспортных средств (дорожно-строительных машин, комбайнов, тракторов) и предназначены для привода активных рабочих органов. Планетарные гидравлические моторы типа МГП принадлежат к типу нерегулируемых высокомоментных гидромоторов. В каталоге представлен широкий выбор моделей с различными техническими характеристиками.
Гидромотры типа МГП состоят из следующих деталей:
1. ротор (шестизубая шестерня, у которой контур наружного венца зубьев выполнен в виде эпитрохоиды);
2. семь цилиндрических роликов (выполняют функцию зубьев статора);
3. статор (шестерня с внутренним зубчатым венцом);
4. пластины;
5. пластины;
6. корпус;
7. радиально-упорные роликовые конические подшипники;
8. выходной вал с внутренними шлицами;
9. манжета;
10. зубчатый вал;
11. золотниковое устройство;
12. вал привода золотника;
13. поджимная втулка;
14. крышка;
15. пластинчатая пружина;
16. гайка (для регулировки зазора в конических подшипниках);
17. дистанционная втулка (также для регулировки зазора в конических подшипниках);
18. шпонка;
19, 20, 21, 22. резиновые кольца;
23. болты;
24. подпружиненные шарики;
25. пробка;
26, 27. штифты;
28. упорный ролик.
Рабочий орган планетарного мотора состоит из статора, ротора и роликов. В совокупности с двумя пластинами данные элементы образуют закрытые камеры переменного объема. Через золотниковое устройство гидромотора подается рабочая жидкость под соответствующим давлением. Она проходит через карданную систему и приводит выходной вал планетарного мотора во вращение. В качестве рабочей жидкости гидромотора используют минеральные масла с уровнем кинематической вязкости (20–800)∙10-6 м2/сек.
Гидромотор МГП адаптирован к сложным климатическим условиям и способен работать при окружающей температуре от –50 °С до +50 °С. При монтаже прибора необходимо установить дренажную гидролинию с целью предотвращения возможных утечек рабочей жидкости. Механические воздействия от перемещений и деформаций не должны передаваться гидромотору.
Основные преимущества
Героторный мотор по сравнению с другими гидромоторами обладает следующими преимуществами:
- Возможность обеспечения высоких крутящих моментов при средних и низких частотах вращения, что позволяет исключить в приводах понижающие редукторы;
- Компактность, обеспечивающая возможность встраивания в различные механизмы (колеса, лебедки и др.).
