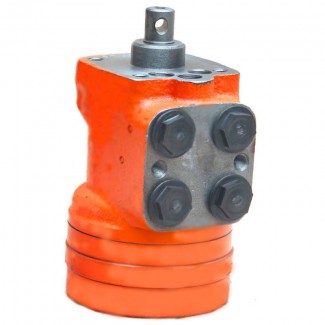

Насос-дозатор НДМ 80 У125 (8/12,5)
Насосы-дозаторы рулевого управления используются в самоходных машинах и тракторах, у которых скорость не превышает 50 км/ч. Используются для перераспределения объема потока жидкости от нагнетающего насоса (обычно насоса НШ) к гидроцилиндру поворота колес. Гидроруль способен направлять поток рабочей жидкости из гидролинии слива к цилиндру, в то время как питающий насос может быть выключен или не исправен.
Наименование продукции | Обозначение Омскгидропривод | Аналог | Применяемость | Примечание | |
Насос-дозатор гидрообъемного рулевого управления.
Серия НДП (подача рабочей жидкости от питающего насоса к гидроцилиндрам поворота колес) |
НДП-80/2-12,5
|
SUB – 80.
HKUS-80/4. XY-85/1. Д-80. и др. импортные с объемной подачей 80 см³/об |
Погрузчики ЭП-1616, АП-3010.Трактор Т-16, Т-25, Т-28, Комбайн «Марал»
|
||
Насос-дозатор гидрообъемного рулевого управления | НДП-100/1-12,5
НДП-100/2-12,5
|
Аналоги по присоединениям- узлы фирм Данфосс, ИТОН, ЛИФАМ.
С объемной подачей 100 см³/об. |
Трактора серий ВМТЗ, ЛТЗ-55, ЛТЗ-60
|
со вставкой 101901022 | |
НДП-100/2-01-10,0
|
Автогрейдера ДЗ - 180 |
||||
НДП-100/2-01-14,0
|
Автогрейдер ДЗ-201, Асфальтоукладчик ДС-191-504,505 | ||||
НДП-100/2-02-14,0
|
Трактора МТЗ-80, МТЗ-82, МТЗ-826, МТЗ-900, МТЗ-1000 | ||||
Насос-дозатор гидрообъемного рулевого управления | НДП 125/1-9,0
НДП 125/2-9,0 |
Аналоги по присоединениям- узлы фирм Данфосс, ИТОН, ЛИФАМ и др.
С объемной подачей 125
см³/об. |
Трактора ЗТМ 60Л, Экскаватор ЭО 2621В-2-Омич,
Экскаватор-погрузчик ЭОП-2621 |
||
НДП 125/2-6,3 | Комбайн «НИВА», СК5М-1 | Со вставкой 101901022 | |||
НДП 125/2-16 | Комбайн «ДОН-680»,ДОН-1500», «ВЕКТОР», «ДОМИНАТОР» «KLAAS» | Со вставкой 101901022 | |||
НДП 125/2-12,5 | Комбайн «ЕНИСЕЙ», КСК-324 | Со вставкой 101901021 | |||
НДП 125/2-01-12,5 | Погрузчики «БАЛКАНКАР» | ||||
НДП 125/1-01-14 | Комбайн КСК-100, «ПОЛЕСЬЕ» | ||||
НДП125/1-01-16
|
Комбайны «GS-7» «ЛИДА-1300»
|
||||
НДП125/2-01-15 | Катки дорожные ДУ-47, 84,97. | ||||
Насос-дозатор гидрообъемного рулевого управления | НДП 160/2-12,5 | Аналоги по присоединениям- узлы фирм Данфосс, ИТОН, ЛИФАМ и др.
С объемной подачей 160 см³/об. |
Комбайны «ЕНИСЕЙ-960» «ЕНИСЕЙ-970», КСК-324 | Со вставкой 101901021 | |
НДП 160/2-01-12,5 | Автогрейдер ДЗ-122 | ||||
НДП 160/2-02-14,0 | Трактора МТЗ-1221,1222, 1512, 2022, Корнеуборочные машины РКМ-6, МКК-6,КС-6Б | ||||
НДП 160/2-01-15 | Каток дорожный ДУ-98, ДУ-99 | ||||
Насос-дозатор гидрообъемного рулевого управления |
НДП250/1-01-12,5
|
HKUS-250
D-250 OSPS-250 с подачей 250см³/об |
Комбайны КЗР-10, GS10, GS12-«ПОЛЕСЬЕ» |
||
НДП250/1-01-10
|
Асфальтоукладчик ДЗ-181, Каток дорожный ВА-252 | ||||
НДП250/1-01-16
|
Погрузчик ТО-30 | ||||
Насос-дозатор гидрообъемного рулевого управления | НДП 500/1-16 | D-500
SUB-500 OSPS-500 и другие импортные с объемной подачей 500см³/об |
Автогрейдер ДЗ-98В, ДЗ-98В1 , Фронтальный погрузчик В-140 | Со вставкой 011901021 | |
НДП 500/1-18 | Погрузчик ЗТМ-216А | ||||
Насос-дозатор гидрообъемного рулевого управления
двухпоточный |
НДП 80/240-12.5 | OSPD70/230 | Трактор РТМ-160 и его модификации | Со вставкой 101901022 | |
Расшифровка обозначения: насосов-дозаторов серий НДП (для заказов)
Пример: НДП 100/2-02-14, НДП-80-240-12,5; НДП 80/240 – двухпоточный насос-дозатор, объем подачи: при неработающем питающем насосе – 80 см³/0б; при работающем питающем насосе – 240 см³/0б. НДП 100/2 – с героторной парой производства ф. «Феникс» (Италия); НДП 100/1 – с героторной парой производства ОАО «ОГП»; - 02 – резьба в отверстиях подвода рабочей жидкости G ½-В - 01 – резьба – М22*1,5-6Н без шифра (01,02) – М20*1,5-6Н - 6,3-18 – настройка предохранительного клапана – Мпа.
|
|||||
Насос-дозатор
моноблочный гидрообъемного рулевого управления
|
НДМ-80
|
------
|
Погрузчики ДП-1604; ЭП-1616, ЭП-2014, ЭП-3002, ЭП-1636, Малый трактор К-20, Комбайны КЗС-3, ТАС-30.
|
Настройка клапанов по требованию потребителей 6,3-16МПа
М20*1,5 – 4 отв.
|
|
НДМ-125
|
------
|
Комбайны "Нива", "Дон", СК-5М, "Енисей", выпуска до 2003г. Трактора серии ЗТМ-60, ЗТМ-62, автогрейдер А-120, трактор колёсный ЭО-2621В, выпуска до 2005г. Автогрейдер ДЗ-122А-1, колёсный трактор ВТ-130К; Катки ДУ-97, 98, 99, 100, 84, 47; асфальтоукладчики ДС-191-504, -505, выпуска до 2003г.
|
|||
Насос-дозатор моноблочный гидрообъемного рулевого управления с внут. усил-м потока | НДМ80-У250
|
OSPCLS с вынесенной усилительной приставкой | Коммунальная машина УКМ.
Экскаваторы ЕК-12, ЕК-14, ЕК-18, ЭО-3323, ВЭКС, ЭО-33211; Трактор ЛТЗ-155; Зерноуборочный комплекс КЗР-10.
|
Настройка клапанов по требованию потребителей 6,3-16 МПА.
М20*1,5 – 4 отв. |
|
НДМ200-У600 | Автогрейдеры ДЗ-98В, ДЗ-98В-1; Тракторы ХТЗ-120, Т-151-08, выпуск до207г.-замена на НДП-500
|
||||
Насос-дозатор гидрообъемного рулевого управления орбитальный | НДО-100
|
АР-100
|
Тракторы ВТЗ-2027, ВТЗ-2032, ВТЗ2048, МТЗ-50, МТЗ-52, ЮМЗ-6.
|
Настройка клапанов по требованию потребителей 6,3-16 МПА
М20*1,5 – 4 отв. Для Красноярского завода комбайнов в комплекте со вставкой 101901021 Для «Ростсельмаш» со вставкой 101901022 |
|
НДО-125 |
АР-125 |
Комбайны "Дон", "Енисей", "Руслан", КЗС-3; Каток ДУ-74. |
Технические характеристики
Страна производитель | Россия |
---|---|
Исполнение вала | цилиндрический (под шплинт) |
Вес, кг | 8,85 |
Технические характеристики насосов-дозаторов НДМ:
Параметр | НДМ80 | НДМ100 | НДМ125 | НДМ160 | НДМ200 | НДМ250 | НДМ315 | НДМ80 -У160 | НДМ80 -У250 | НДМ80 -У315 | НДМ200 -У600 |
Номинальный рабочий объем, см3 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 80 | 80 | 80 | 200 |
Объемная подача, см3/об:
при работающем питающем насосе |
80 80 |
100 100 |
125 125 |
160 160 |
200 200 |
250 250 |
315 315 |
160 80 |
240 80 |
320 80 |
600 200 |
Потребная подача питающего насоса, л/мин (при скорости вращения выходного вала n < 100об/мин) | 8 | 10 | 12,5 | 16 | 20 | 25 | 32 | 20 | 25 | 32 | 65 |
Давление, МПа, создаваемое в аварийном режиме при М=120Н*м | 8,2 | 6,2 | 5,5 | 4,0 | 3,5 | 2,8 | 2,0 | 8,2 | 8,2 | 8,2 | 3,5 |
Масса, кг | 8,2 | 8,4 | 8,85 | 9,12 | 9,6 | 10,2 | 10,95 | 8,25 | 8,25 | 8,25 | 9,6 |
L, мм | 155 | 158 | 163 | 169 | 176 | 185 | 196 | 155 | 155 | 155 | 176 |
Насосы-дозаторы рулевого управления используются в самоходных машинах и тракторах, у которых скорость не превышает 50 км/ч. Используются для перераспределения объема потока жидкости от нагнетающего насоса (обычно насоса НШ) к гидроцилиндру поворота колес. Гидроруль способен направлять поток рабочей жидкости из гидролинии слива к цилиндру, в то время как питающий насос может быть выключен или не исправен.
Применение:
Насос-дозатор (гидроруль) НДМ 80-У250 (16) применяется на следующих узлах и агрегатах:
Наименование техники | Производитель | Модель техники | Узел и назначение |
Комбайн зерноуборочный | КЗР-10 | гидроруль, поворот управляемых колес | |
Экскаватор | ЕК-12, Ек-14,Ек-18 | гидроруль, поворот управляемых колес | |
Экскаватор | ЭО-3323, ЭО-33211, ВЭКС | гидроруль, поворот управляемых колес |
